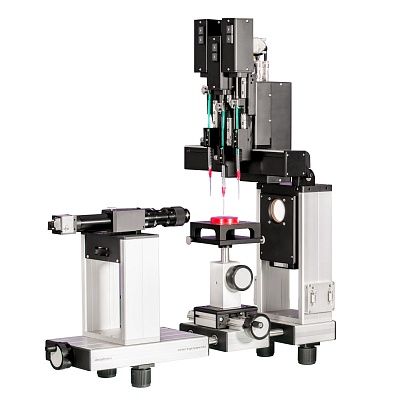

Анализатор краевого угла смачивания и анализа контура капли DataPhysics OCA 25

DataPhysics OCA 25 - это универсальное измерительное устройство статического краевого угла смачивания и анализа формы капли.

Предметный столик регулируется в пространстве во всех трех направлениях с помощью прецизионных осей и ручных колесиков.

С помощью объектива с 6,5-кратным увеличением и высокопроизводительной камеры с интерфейсом USB можно анализировать даже самые быстрые процессы, снимая до 4276 кадров в секунду.

Для дозирования жидкостей можно использовать ручные системы однократного и двойного прямого дозирования SD-DM и DD-DM, а также электронные системы многократного прямого дозирования DDE/x. Они имеют возможность электронного позиционирования от одного до четырех электронных шприцевых модулей ESr-N.

Кроме того, можно использовать нанолитровую систему дозирования для получения очень маленьких капель жидкости. Даже это не представляет сложности для OCA 25 благодаря оптике с высоким разрешением.

Особенности прибора DataPhysics OCA 25

предметный столик для образцов регулируется по всем трем осям с помощью точной механики;
высокоэффективный объектив с 6,5-кратным зумом;
встроенная непрерывная точная фокусировка и регулируемый угол обзора;
видеоизмерительная система с высокопроизводительной камерой, использующей интерфейс USB;
светодиодное освещение с ручным и программным управлением интенсивностью, включая автоматическую компенсацию температурного дрейфа.

Дополнительные комплектующие

Благодаря модульной конструкции нашего оборудования модель OCA 25 может быть дополнена всеми созданными для серии ОСА комплектующими.

Характеристика	Значение
Максимальные габариты образца (ДxШxВ)	220x∞x70 мм
Размеры предметного столика	100x100 мм
Перемещение предметного столика (X/Y/Z)	100x104x42 мм
Максимальный вес образца	3,0 кг; 15,0 кг при зафиксированном столике
Краевой угол	0…180°; ± 0,1° точность видеосистемы
Поверхностное и межфазное натяжение	0,01…2000 мН/м; разрешение: ±0,01 мН/м
Оптика	6,5-кратный объектив с зумом (0,7…4,5-кратное увеличение) со встроенным фокусом (±6 мм); безгистерезисное LED-освещение, регулирование интенсивности посредством программного обеспечения.
Видеосистема	USB камера, максимальное разрешение 2048x1088 пикселей; максимальная скорость записи 4276 кадров/сек; поле зрения 2,50x1,33...16,09x8,55 мм²; искажение изображения <0,05%.
Методы измерения	лежащая капля (краевой угол смачивания); висящая капля (поверхностное натяжение); расчет свободной энергии поверхности; метод плененного пузырька; метод наклонной пластины; метод ламели для стандартных шариков и штифтов; анализ жидкостных мостиков.
Габаритные размеры (ДxШxВ)	660x220x365 мм
Вес	16 кг
Питание	100…240 ВА; 50…60 Гц; 70 Вт
