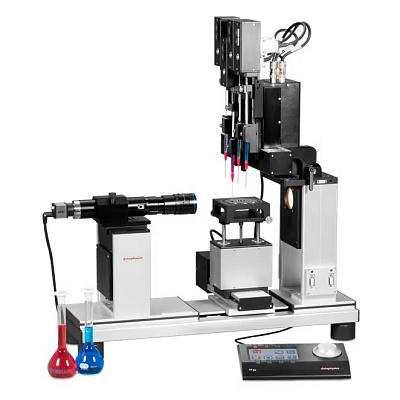

Анализаторы краевого угла смачивания и анализа контура капли DataPhysics OCA 200

DataPhysics OCA 200 - это система измерения угла смачивания и анализа контура капли для микроскопических и макроскопических структур.

Благодаря современному объективу с 10-кратным увеличением и надежной системе автоматической фокусировки DataPhysics Instruments OCA 200 способен обрабатывать образцы любого размера - от макроскопической кремниевой пластины до микроскопической сетчатой структуры коронарного стента.

Предметный столик с электрическим приводом позволяет позиционировать образцы с микроструктурой с высочайшей точностью и исключительной скоростью для проведения быстрых автоматизированных процедур измерения.

С помощью электронной системы прямого дозирования DDE/x могут быть дозированы капли на макроскопический образец и определены параметры его поверхности.

Для анализа микроструктурированных образцов доступна система дозирования нанолитровых капель, которая позволяет получать капли объемом до 10 нанолитров.

Еще более мелкие структуры могут быть проанализированы с помощью пиколитровой дозирующей системы PDDS, которая позволяет дозировать до 30 пиколитровых капель.

Особенности прибора DataPhysics OCA 200:

предметный столик для образцов регулируется во всех трех направлениях с помощью высокоэффективных электронных осей;
высокоэффективный объектив с 10-кратным зумом;
оптическая юстировка с программным управлением и электроприводом для автофокусировки и регулировки угла обзора;
видеосистема с высокопроизводительной камерой, использующей интерфейс USB;
светодиодное освещение с ручным и программным управлением интенсивностью, включая автоматическую компенсацию температурного дрейфа;
панель управления TP 50 с сенсорным экраном и прецизионным колесиком управления.

Дополнительные комплектующие

Благодаря модульной конструкции DataPhysics OCA 200 можно комбинировать с множеством опций из универсального ассортимента аксессуаров OCA. Благодаря расширенному диапазону увеличения и оптике высокого разрешения OCA 200 является идеальным устройством для дозирования мельчайших капель, например, в пиколитровой системе дозирования PDDS.

Характеристика	Значение
Максимальные габариты образца (ДxШxВ)	220x∞x70 мм
Размеры предметного столика	100x100 мм
Перемещение предметного столика (X/Y/Z)	100x105x50 мм
Максимальный вес образца	10 кг
Краевой угол	0…180°; ±0,1° точность видеосистемы
Поверхностное и межфазное натяжение	0,01 … 2000 мН/м; разрешение: ± 0,01 мН/м
Оптика	10-кратный объектив с зумом и регулировкаой угла обзора (-9°... 2°2); безгистерезисное LED-освещение, регулирование интенсивности посредством программного обеспечения
Видеосистема	USB камера, макс. разрешение 2048x1088 пикселей; макс. скорость записи 4276 кадров/сек; поле зрения 2,50x1,33...16,09x8,55 мм²; искажение изображения <0,05%.
Методы измерения	лежащая капля (краевой угол смачивания); висящая капля (поверхностное натяжение); расчет свободной энергии поверхности; метод плененного пузырька; метод наклонной пластины; метод ламели для стандартных шариков и штифтов; анализ жидкостных мостиков.
Габаритные размеры (ДxШxВ)	680x310x370 мм³
Вес	28 кг
Питание	100…240 ВА; 50…60 Гц; 70 Вт

Анализаторы краевого угла смачивания и анализа контура капли DataPhysics OCA 200 pdf, 1.12 МБ

pdf, 1.12 МБ Cкачать

Система DataPhysics OCA 200 предназначена для измерения угла смачивания и анализа контура капли для микроскопических и макроскопических структур, которая способна обрабатывать образцы любого размера: от макроскопической кремниевой пластины до микроскопической сетчатой структуры коронарного стента.
