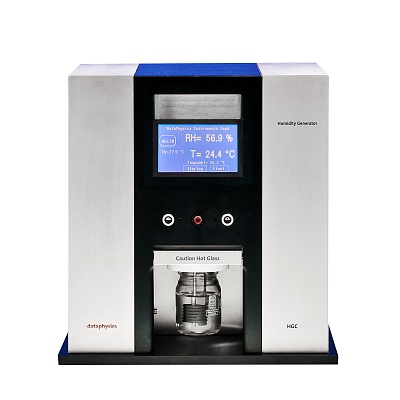

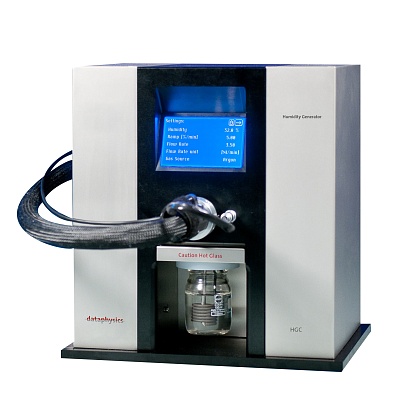

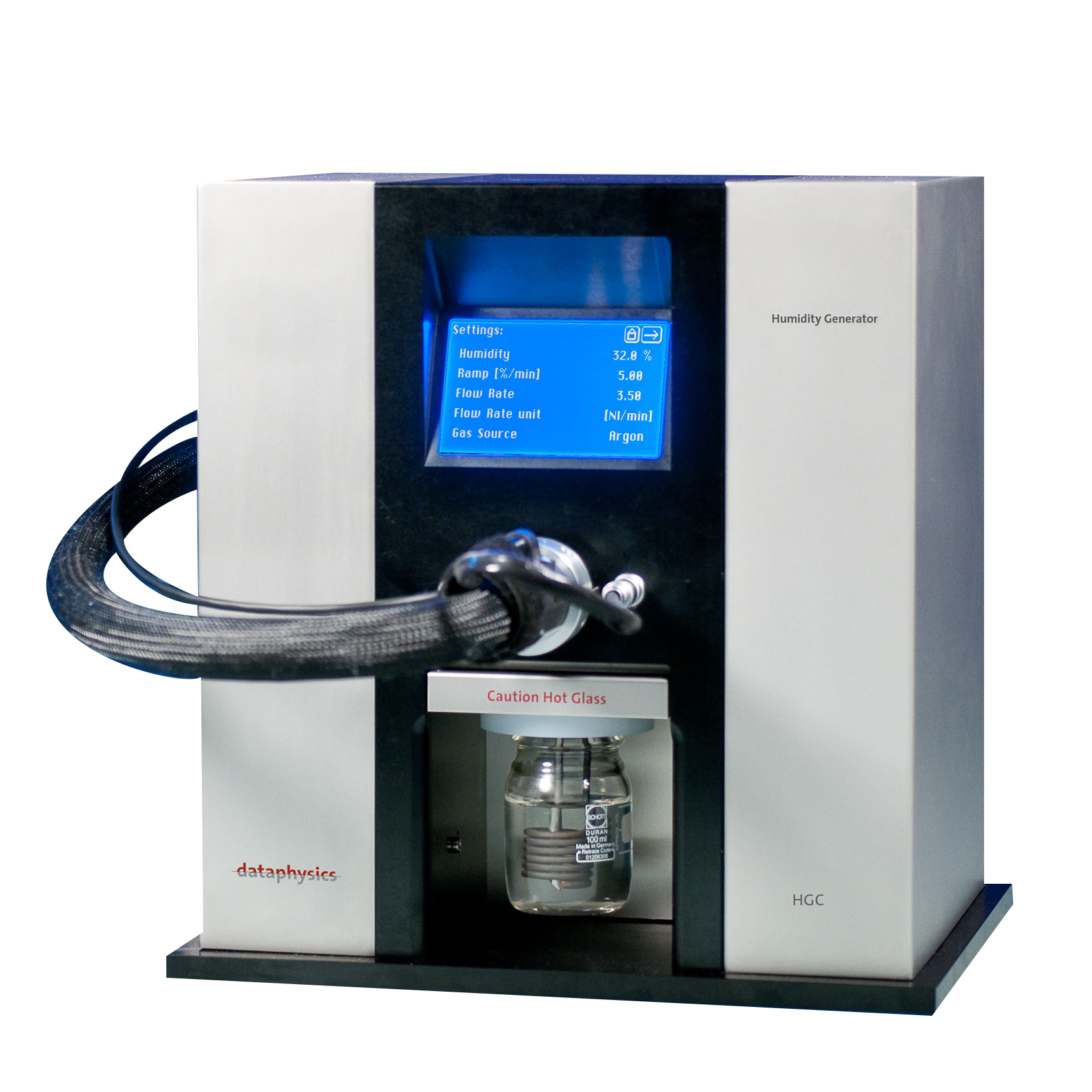

Генератор и контроллер влажности DataPhysics HGC 20/30

Генераторы влажности DataPhysics серии HGC позволяют надежно контролировать относительную влажность в диапазоне от 5 % до 90 % внутри небольших камер для измерения влажности окружающей среды. Благодаря встроенному насосу и резервуару для осушителя они могут независимо генерировать сухой поток воздуха, используя окружающий воздух. Вместе с резервуаром для воды с подогревом внутри HGC может создаваться необходимая влажность.

С помощью газовой соединительной трубки этот поток воздуха определенной влажности может подаваться в различные климатические камеры или лабораторные устройства. Газовая трубка нагревается для предотвращения образования конденсата во время транспортировки. С помощью дополнительного датчика влажности и температуры система может производить измерения непосредственно в нужном месте и вычислять точку росы внутри рабочей камеры.

Благодаря встроенному сенсорному экрану система может управляться без дополнительного программного обеспечения и сразу готова к использованию. Разумеется, программное обеспечение измерительных приборов DataPhysics Instruments включает в себя встроенную систему контроля влажности HGC.

Особенности прибора DataPhysics HGC 20:

контроль и поддержание относительной влажности воздуха в диапазоне от 5 % до 90 %;
автономная выработка сухого воздуха без внешней подачи сжатого газа;
резервуар для воды с подогревом;
нагреваемая соединительная газовая трубка (передаточный трубопровод) к термокамере для предотвращения образования конденсата;
скорость потока: 600 мл/мин при подаче окружающего воздуха;
простое управление с помощью сенсорного экрана или программного обеспечения;
последовательный интерфейс RS-485 или USB;
расчет точки росы в измерительной камере;
автоматическая сушка и регенерация осушителя с помощью встроенной системы нагрева в двух альтернативно используемых резервуарах для осушителя (общее количество осушителя составляет около 1.0 кг).

Особенности прибора DataPhysics HGC 30:

контроль и поддержание относительной влажности воздуха в диапазоне от 5 % до 90 %;
автономная выработка сухого воздуха без внешней подачи сжатого газа;
резервуар для воды с подогревом;
нагреваемая соединительная газовая трубка (передаточный трубопровод) к термокамере для предотвращения образования конденсата;
скорость потока: 70…600 мл/мин при подаче окружающего воздуха или 70…3 500 мл/мин при подаче газа;
простое управление с помощью сенсорного экрана или программного обеспечения;
последовательный интерфейс RS-485 или USB;
расчет точки росы в измерительной камере;
автоматическая сушка и регенерация осушителя с помощью встроенной системы нагрева в двух альтернативно используемых резервуарах для осушителя (общее количество хранящегося осушителя составляет около 1.0 кг);
вход для подачи сжатого воздуха, азота или аргона (только чистые и не содержащие масла газы);
встроенный регулятор расхода и давления, откалиброванный для N₂ и Ar.

Программное обеспечение

Программное обеспечение DataPhysics SCH 20 обеспечивает интуитивно понятное управление HGC 20 и HGC 30.

Характеристика	Значение
Характеристика	HGC 20	HGC 30
Относительная влажность
Контролируемый диапазон	5 %…90 % при +25 °C; 10%…85 % при +85 °C
Точность	±1,8 %	±1,0 %
Диапазон температуры	+5…+85 °C (требуется соответствующая камера с регулируемой температурой)
Диапазон точки росы	Минимально -15 °C, максимально +85 °C
Подача газа	Окружающий воздух	Окружающий воздух или воздух под давлением (азот, аргон)
Вход для подачи газа (только для чистых, не содержащих масла газов)		Через вставной фитинг 6 мм
Давление на входе		Максимально 14 бар
Скорость потока	600 мл/мин	70...600 мл/мин (окружающий воздух) 70...3 500 мл/мин (газ)
Резервуар с подогретой водой	80 мл
Резервуар с осушителем	Два резервуара для осушителя (общее количество осушителя около 1,0 кг), с автоматической сушкой и регенерацией осушителя с помощью встроенной системы подогрева
Длина газовой трубки с обогревом	120 см
Управление прибором	С помощью встроенного сенсорного экрана или программного обеспечения
Подключение к прибору	RS-485 (для оборудования DataPhysics) или USB для ПК (для систем сторонних производителей)
Габаритные размеры (ДхШхВ)	330х280х350 мм
Вес	19,5 кг	20,5 кг
Электропитание	80 … 275 В; 50 … 60 Гц; максимально 250 Вт

Генератор и контроллер влажности DataPhysics HGC 20/30 pdf, 1.63 МБ

pdf, 1.63 МБ Cкачать

Прибор DataPhysics HGC 20/30 — это генератор влажности, который применяется для создания контролируемой влажной атмосферы в лабораторных условиях, подавая увлажненный воздух в климатические камеры, к контактным углам (для анализа смачивания) и к другим аналитическим приборам, чтобы изучать влияние влажности на материалы, покрытия, эмульсии, суспензии и поверхности.

Основные области применения:

исследование поверхностей и смачивания: для точного контроля относительной влажности при измерениях краевого угла смачивания (контактного угла), чтобы изучать адгезию, смачиваемость и взаимодействие жидкостей с твердыми поверхностями в различных климатических условиях;
стабильность эмульсий и суспензий: подача влажного воздуха к приборам, как MultiScan MS 20, для анализа стабильности систем (например, нефтяных эмульсий) при изменении влажности;
тестирование материалов: создание заданных условий влажности для оценки долговечности, коррозии и других свойств материалов и покрытий.
калибровка и контроль: подача сухого или увлажненного воздуха в климатические камеры, инкубаторы или другие лабораторные устройства для поддержания или изменения их внутреннего микроклимата.
