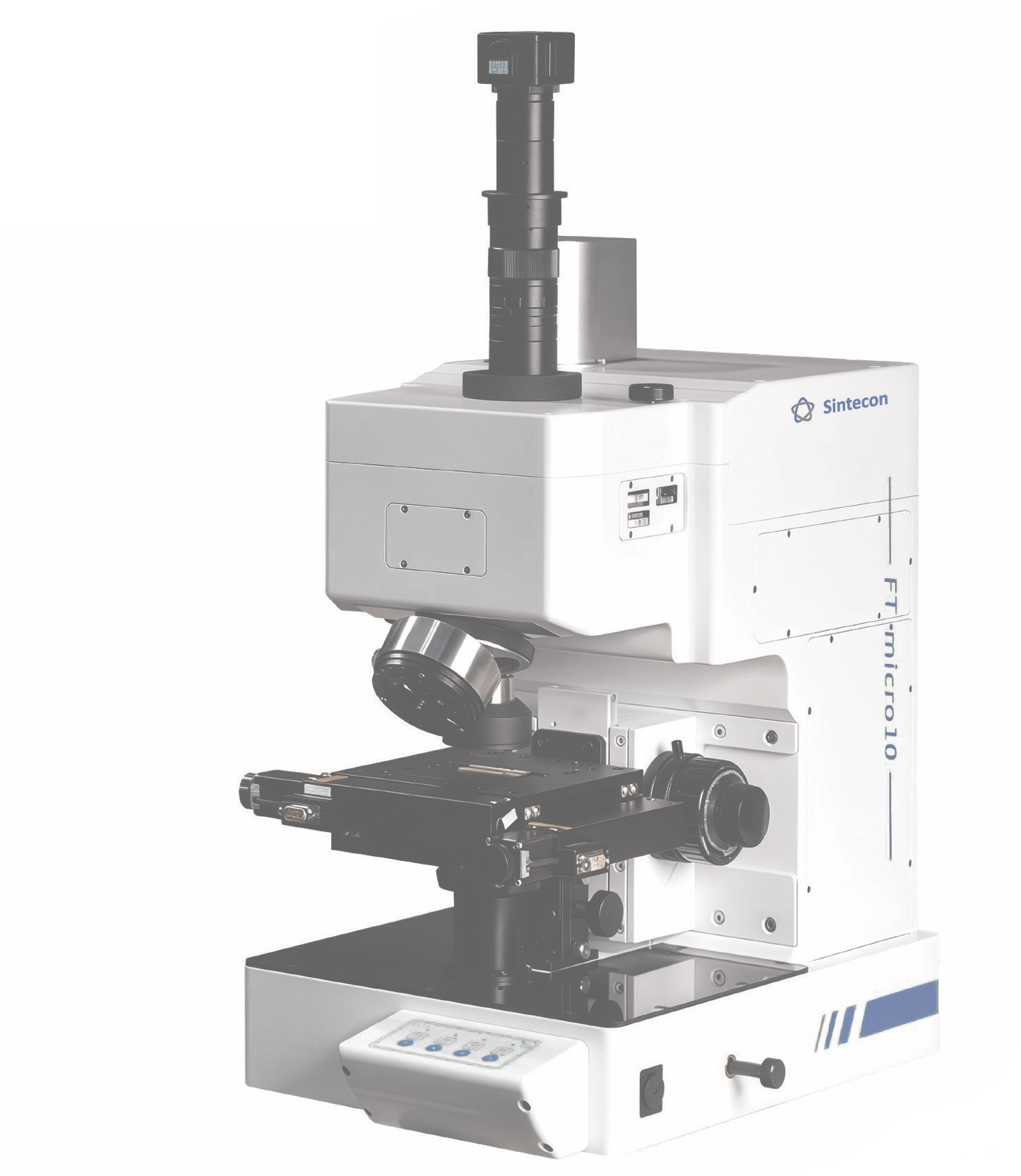

ИК-Фурье исследовательский микроскоп FTmicro10

ИК-микроскоп FTmicro10 имеет высокое разрешение видимого и инфракрасного диапазонов, многофункциональность измерений в среднем и ближнем инфракрасном диапазонах, широкий спектральный диапазон, высокую чувствительность. FTmicro10 может выполнять измерения на пропускание, отражение, НПВО, измерения образцов при нагревании и охлаждении, измерения микроэмиссии, а также применять другие режимы измерений. Для переключения между режимами нужно всего лишь нажать одну кнопку, что снижает трудоемкость эксплуатации и помогает решить проблемы различного измерения микроскопических материалов в научных исследованиях и контроле качества продукции.

Система просмотра/измерения ИК-микроскопа FTmicro10, сочетающая в себе характеристики «высокого разрешения» и «универсальности», позволяет переключение между режимами с помощью кнопки на панели. Она интуитивно понятна и проста в эксплуатации и являет собой инновационную конструкцию для инфракрасного измерения малых образцов.
Система «Просмотр» оснащена 2 светодиодными источниками и камерой с высоким разрешением (12 миллионов пикселей), которая может свободно переключаться между режимами пропускания и отражения видимого излучения и четко отображать видимые изображения на экране компьютера;
Система «Измерение» может использоваться для режимов пропускания ИК, отражения/измерения НПВО, между которыми можно легко переключаться кнопкой на панели прибора.
FTmicro10 оснащен столиком с ручным перемещением по осям XYZ, 20-кратным фокусирующимся объективом и 20-кратным отражающим объективом, высокоточной апертурой с ножевым лезвием и охлаждаемым жидким азотом детектором MCT, что позволяет использовать его в таких областях, как материаловедение, биологическая промышленность, химическая промышленность, охрана окружающей среды, судебная экспертиза и сохранение произведений искусства. Систему можно модернизировать с помощью полностью автоматического предметного столика высокой точности, микроскопического объектива НПВО, дополнительного термоэлектрического детектора (DTGS), работающего при комнатной температуре, а также охлаждаемого TE детектора (lnGaAs) для расширения до ближнего инфракрасного спектрального диапазона и т. д. Все вышеперечисленное позволяет удовлетворить потребности пользователей в исследованиях в различных областях применения.
Принцип работы
Интерференционный свет ИК-Фурье-спектрометра переключается на микроскоп через переключающее зеркало. Интерференционный свет фокусируется на образце через инфракрасный объектив. Пользователь может измерять небольшую область с пространственным разрешением менее 10 микрон, регулируя размер апертуры, а пропускаемый или отраженный образцом свет попадает в инфракрасный детектор для получения интерферограммы образца, определяя химический состав и физическую информацию об образце.
Инфракрасный микроскоп состоит из двух каналов: видимого и ИК-канала. Видимый канал включает в себя видимый источник и видимую камеру. ИК-канал состоит из инфракрасного объектива, фокусирующей линзы и инфракрасного детектора. Оба канала имеют коаксиальную конструкцию, принцип «что видишь, то и получаешь», а микрообразцы наблюдаются и измеряются с помощью высокоточной подставки.
